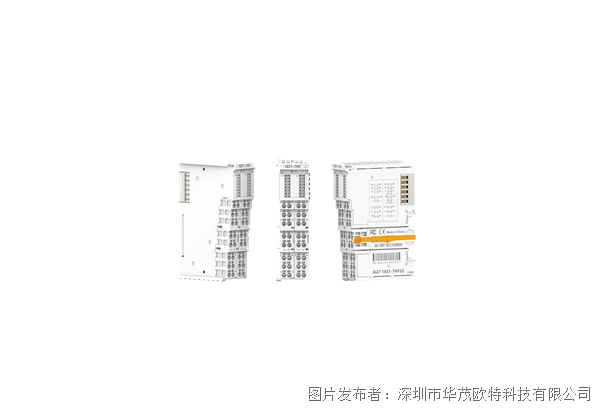

華茂歐特SM1851高性能高速計數模塊
2025/4/30 17:45:22
產品簡介：
華茂歐特SM1851高性能高速計數模塊，2/4組高速計數器（A、B、C相），單端或差分輸入
產品分類：現場總線 分布式I/O
品牌：華茂歐特
產品介紹
| 型號 | SM1851 高性能高速計數模塊 | |
| 訂貨號 | AU7 1851-2HC22 | AU7 1851-4HC22 |
| 高速計數通道 | 2通道（A、B、C、STOP/LATCH）； 單端輸入最大200KHZ，差分最大4MHZ； 額定電壓5VDC、24VDC | 4通道（A、B、C、STOP/LATCH）； 差分最大4MHZ；額定電壓5VDC |
| 總線5VDC消耗電流 | ＜70mA | |
| 電纜長度(屏蔽雙絞線) | 最長100m | |
| 背板總線 | EtherCAT背板總線 | |
| 高速計數器輸入特性 | RS422差分輸入 | |
| 信號輸入（數據） | \ | |
| 其他輸入特性 | 單端（額定24V最大200KHZ）、差分（5V最大4MHZ） | 差分（5V最大4MHZ） |
| 信號輸出（脈沖） | \ | |
| 數據傳輸速度 | \ | |
| 分布式時鐘 | 支持 | |
| 編碼方式 | \ | |
| 編碼器輸入額定電壓 | 5V、24V | 5V |
| 高速計數模式 | 1、單端計數，對A相脈沖進行計數，B為方向，B為高電平則加計數，低電平減計數。 2、差分計數，A,B相脈沖正交，A超前B相位90°則加計數，否則減計數。 3、主站使能當前計數值設置功能，Set counter為TRUE，則當前計數值被設置成預置值。 4、主站使能鎖存功能，可設置為上升沿或下降沿鎖存，在C相上升沿、LATCH輸入端的上升沿或下升沿， 鎖存當前計數值。 | |
| 工作環境 | 工作環境溫度：-20~60℃，相對濕度：5%~90%(無凝露） | |
| 尺寸（長x寬x高） | 24*100*68 | |
